Zum Thema "Bleifreies Benzin"
In 1975 hat Citroen begonnen folgenden Beilagenzettel in die
Citroen-GS Betriebsanleitungen eingelegt! |
| |
|
|
|
|
| |
Die Zündung
Zündkerzen und Zündkerzenschacht
|
| |
|
Die Einstellungswerte sind den untenstehenden originalen
Citroën-Werkstatthandbüchern
entnommen und das Fahrzeug sollte damit
optimal laufen. |
|
|

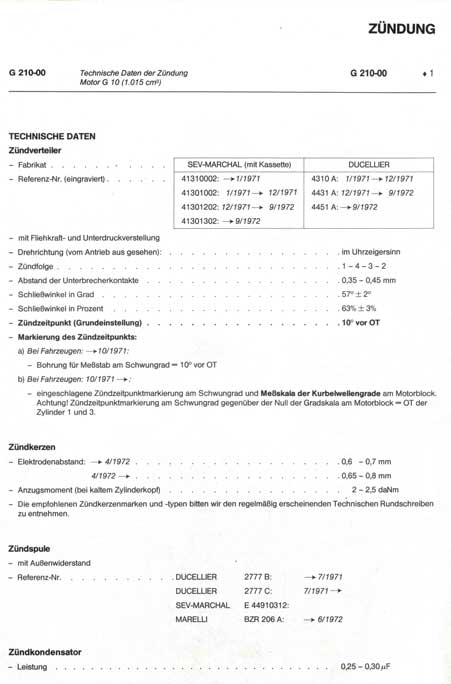

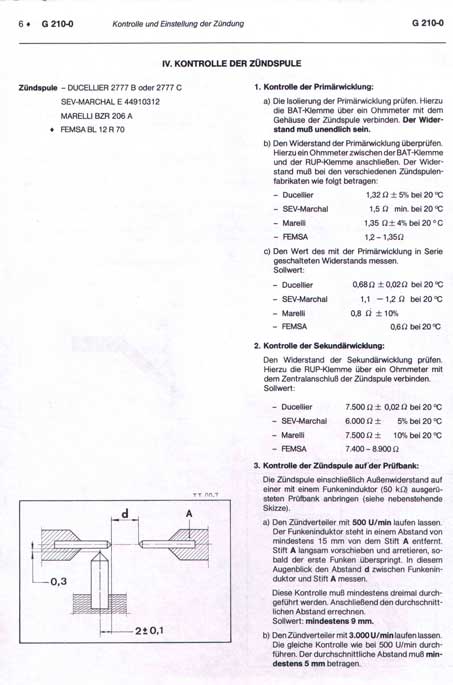

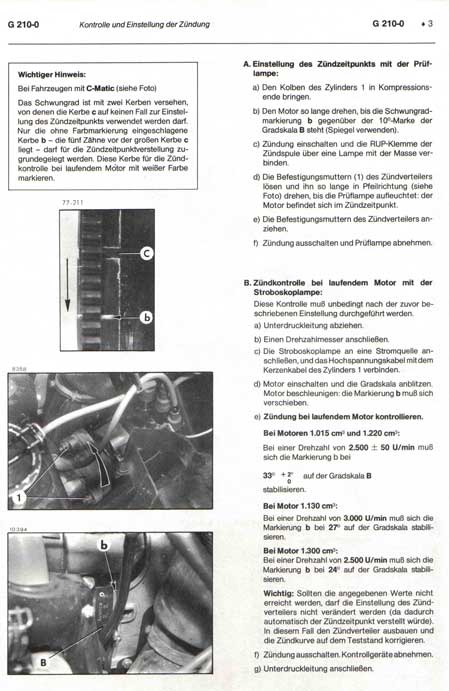

Citroën Reparaturhandbuch Nr. 682 Band I |
|
und dem Citroën Datenbuch N° MAN 008800 für 1980. |
|
|
| |
Sollte mit diesen Daten einmal der Motor nicht zufriedenstellend laufen,
kann das unterschiedliche Ursachen haben.
Hier ein paar Tipps für die Ursachenforschung:
|
|
Steuerzeiten: |
Zahnriemen richtig
aufgelegt? |
| |
|
Zahnriemen: |
Richtig gespannt? |
| |
|
Luftfilter: |
Reinigen (Druckluft) oder
wechseln. |
| |
|
Vergaser: |
Reinigen (Topf, Düsen Filter), Dichtungen
(bis zum Vergasersockel) |
|
prüfen, Leerlaufdüse def. oder lose, Abgas
und Standgas |
|
richtig einstellen.
Unterdruckleitungen prüfen, Vergasermechanik |
| |
auf ausgeschlagene Gelenke
prüfen, Gummimembrane der |
| |
Beschleunigerpumpe prüfen. |
|
|
Zündkerzenkabel: |
Steckkontakte prüfen und Durchlaß (Widerstand) messen. |
|
|
Zündkerzen: |
Kontaktabstand, Gewindelänge,
richtiger Dichtsitz, Kerze |
|
|
lose durch ausgebrochenen Gewindesitz? |
|
|
|
1 |
|
 |
| |
|
 |
| |
|
 |
| |
|
 |
| |
|
 |
| |
|
 |
| |
|
 |
| |
|
 |
| |
|
 |
| |
|
 |
| |
|
 |
| |
|
 |
| |
|
 |
| |
|
 |
| |
| |

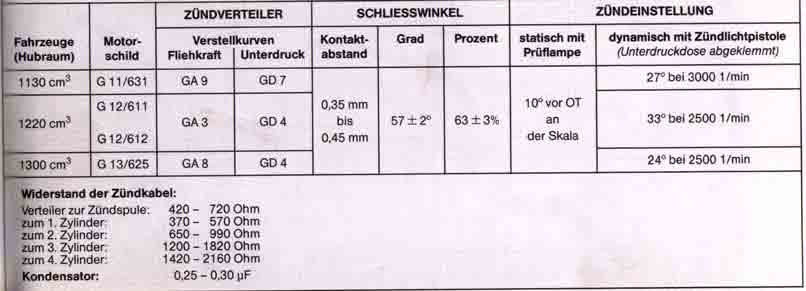

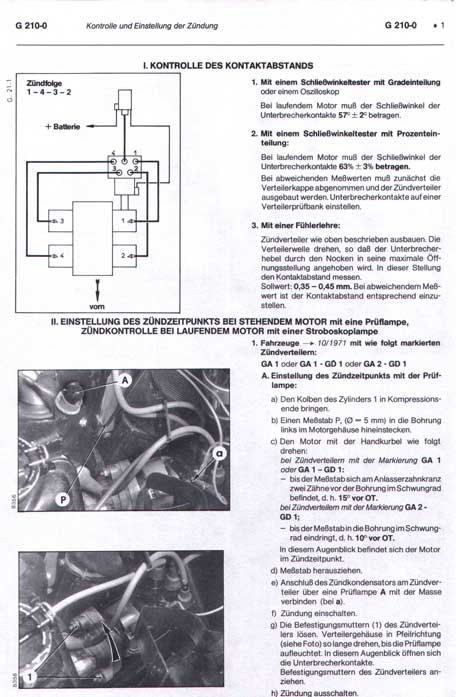

Zündverteiler |
Schliesswinkel
|
Zündeinstellung |
| |

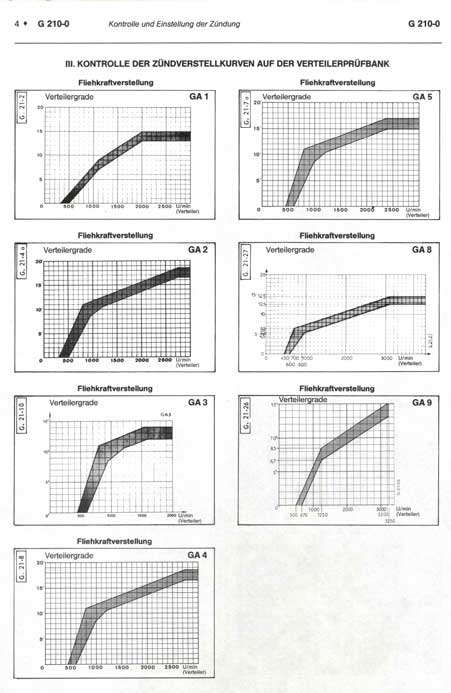

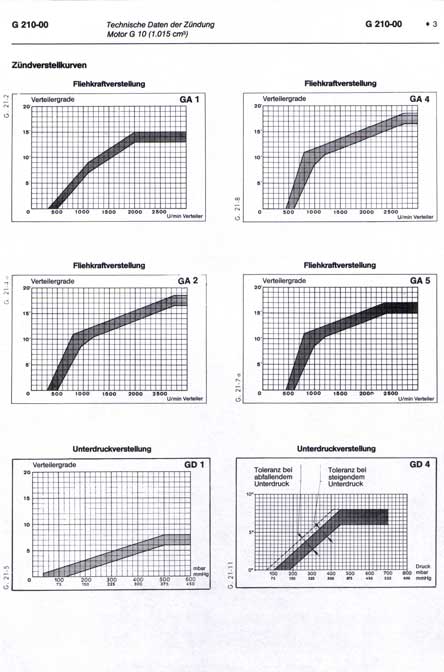

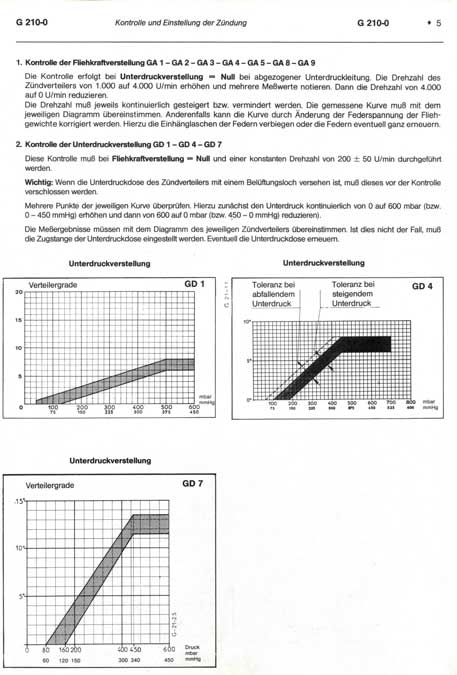

Verstellkurven |
|
|
|
Fahrzeuge |
|
↓ |
↓ |
|
|
|
|
|
(Hubraum) |
Motorschild |
Fliehkraft |
Unterdruck |
|
Grad |
Prozent |
|
|

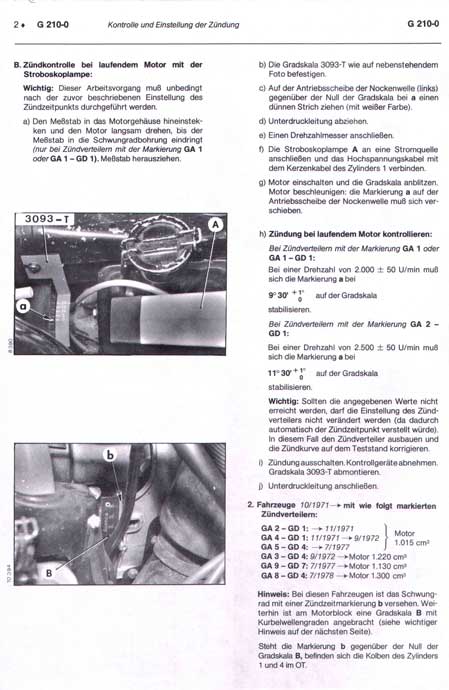

dynamisch mit |
|
Zündlichtpistole |
|
Ohne |
|
Unterdruckdose |
|
|

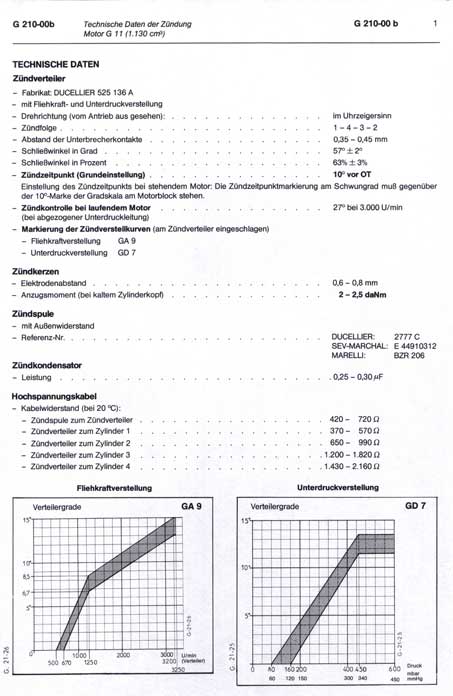

1130ccm |
G11/631 |
GA 9 |
GD 7 |
0,35mm |
57+- 2% |
63+- 3% |
10°vor OT |
27° bei 3000
1/min |
|

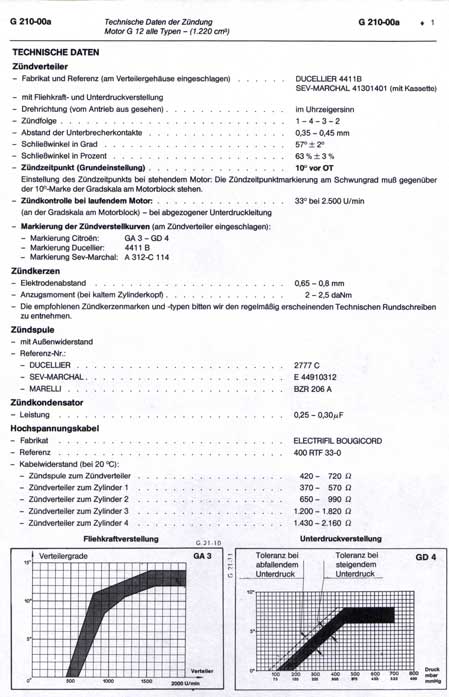

1220ccm |
G12/611 |
GA 3 |
GD 4 |
" |
" |
" |
" |
33° bei
2500 1/min |
| |
|
|
|
bis |
|
|
an der |
|
|
1220ccm |
G12/612 |
GA 3 |
GD 4 |
" |
" |
" |
" |
33° bei
2500 1/min |
|

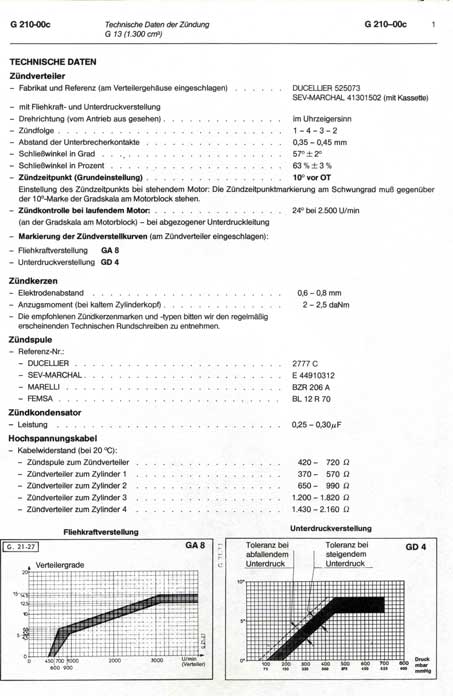

1300ccm |
G13/625 |
GA 8 |
GD 4 |
0,45mm |
" |
" |
Skala |
24° bei
2500 1/min |
|
|
|
| |
|

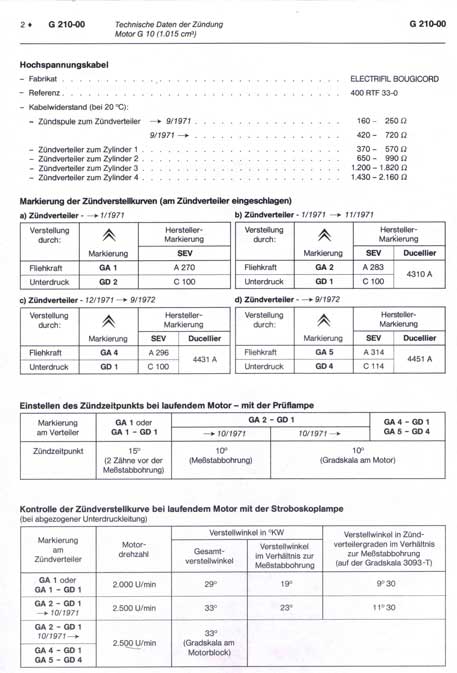

Widerstand der
Zündkabel: |
|
|
| |
|
|
Verteiler zur Zündspule: |
420
- 720 Ohm |
|
Zum 2. Zylinder: |
370
- 570 Ohm |
|
Zum 1. Zylinder: |
650
- 990 Ohm |
|
Zum 3. Zylinder: |
1200 -
1820 Ohm |
|
Zum 4. Zylinder: |
1420 -
2160 Ohm |
| |
|
|
Kondensator: |
0,25 -
0,30 µ F |
| |
|
|
|
| |
|
|
| |
|
Zündkerzen |
| |
|
Citroën Technische
Mitteilung 27. Juli 1972 |
Wir weisen
nachdrücklich darauf hin, dass die Champion-Zündkerzen UL
72 Y nicht
für den Einbau in unsere GS-Fahrzeuge genehmigt sind.
Die Gründe sind folgende:
1. Diese Zündkerzen haben eine Funkenstrecke, wodurch sich die Werte der
Funkenstrecke ändern.
2. Der Wärmewert ist für den GS-Motor nicht geeignet und kann
Kolbenfresser zur
Folge haben.
|
| |
|
Von Citroën
genehmigte Zündkerzen 12. Februar 1975 |
▲Erstausstattung
Δ Genehmigte Typen |
| |
|
Motor |
AC |
Beru |
Bosch |
Champion |
Eyquem |
Firestone* |
SEV-Marchal |
| |
|
|
|
|
|
|
|
GS 1015
bis Juni 72 |
41 FS |
240-14 |
W 240 T 1 |
L 82 Y |
|
|
34 S |
| |
Δ |
Δ |
Δ |
Δ |
|
|
▲ |
GS 1015
ab Juni 72 |
40,8 XLS |
230-14 3 A |
W 200 T 30 |
N 6 Y |
800 LS |
|
34 HS |
| |
▲ |
Δ |
Δ |
Δ |
▲ |
|
▲ |
GS 1220
Alle Typen |
40,8 XLS |
230-14 3 A |
W 200 T 30 |
N 6 Y |
800 LS |
F. 33 LP |
GX 06 188 02 A |
| |
▲ |
Δ |
Δ |
Δ |
▲ |
Δ |
▲ |
|
GS Birotor |
|
|
MAG-304 T2 SP |
|
K 800 LJ |
|
|
| |
|
|
▲ |
|
▲ |
|
|
|
* Firestone
bis Juni 1972 bis
Motor 0612 066 950 und bis Motor 0600 007 861 =
mit kurzem Gewinde
ab Juni 1072 ab Motor 0612 066 951 und
ab Motor 0600 007 862 = mit langem
Gewinde |
|
|
Citroën
Technische Mitteilung 2. Dezember 1977 |
|
Bei häufigen Fahrten im Stadtverkehr oder während der
kalten Jahreszeit empfehlen wir
folgende Zündkerzen, die eine selbstreinigende Wirkung haben.
|
| |
|
GS
Motor |
Marchal |
AC |
Champion |
Eyquem |
Bosch |
Beru |
NGK |
GS 1015
langes Gewinde
GS X 2 |
GT 342 H |
41,4 XLS |
N 7 Y |
755 LS |
W 200 T 30 |
200/14/3A |
BP 7 ES |
GS 1130
GS1220
alle Typen
außer GS X2 |
35 HS |
42 XLS |
N 9 Y |
755 LS |
W 175 T 30 |
175/14/3 A |
BP 6 ES |
| |
|
Citroën: Technische
Information 15.08.1979 |
Seit Juli 1979 sind die Motoren dieser Fahrzeuge mit Zündkerzen mit
konischem Sitz und
Kerzenschächten ausgerüstet.
Betrifft: Motor 1130 ccm, G Spezial (GX Serie GA) ( GX Serie GE)
Erste Motornummer in der Serie: 0879 026 116.
Bundesrepublik Deutschland, Österreich, Dänemark
|
|
|
- Bei Einbau der Kerze müssen der Kegel und die ersten Gewindegänge
fettfrei sein.
- Anzugsdrehmoment der Kerze: 1 bis 1,3 daNm
- Die aus der Zündkerzenverlängerung, dem Zündkerzenschacht und der
Feder
bestehende
Einheit ist von Hand auf die Zündkerze zu schrauben.
Anzugsdrehmoment: ~mind. 0,1 daNm
(Diese Anzugsdrehmomente dürfen niemals überschritten
werden, da sonst schwere
Schädigungen möglich sind.
|
|
| |
